Ứng Dụng Khí Trong Đèn LED: Vai Trò Trong Sản Xuất Chip Và Linh Kiện

Ứng dụng khí trong đèn LED chủ yếu nằm ở quá trình sản xuất chip bán dẫn, nơi các loại khí có độ tinh khiết cao được dùng để tạo lớp vật liệu phát sáng, kiểm soát môi trường phản ứng, khắc bề mặt và làm sạch thiết bị. Đặc biệt với LED trắng và LED xanh dựa trên vật liệu GaN, amoniac, nitơ và hydro giữ vai trò quan trọng trong nhiều công đoạn chế tạo. Tomoe Vietnam sẽ cùng bạn tìm hiểu từng loại khí và lý do chất lượng nguồn khí có thể ảnh hưởng trực tiếp đến hiệu suất của LED.

Đèn LED có sử dụng khí để phát sáng không?

LED là viết tắt của Light Emitting Diode, hay diode phát quang. Đây là một linh kiện bán dẫn tạo ánh sáng khi dòng điện đi qua vùng tiếp giáp của vật liệu bán dẫn.

Khi electron và lỗ trống tái hợp, một phần năng lượng được giải phóng dưới dạng photon và tạo ra ánh sáng. Vì vậy, về nguyên lý, chip LED không cần khí phóng điện để phát sáng.

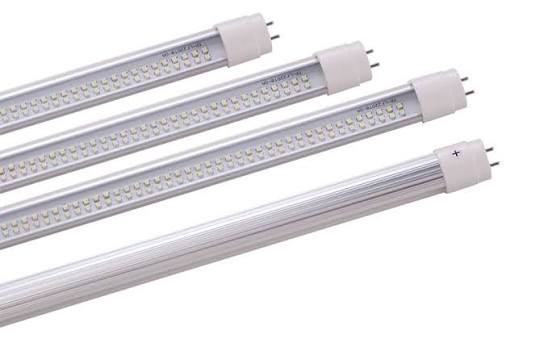

Điểm này khác khá rõ với các công nghệ chiếu sáng như:

• Đèn neon.

• Đèn huỳnh quang.

• Đèn thủy ngân.

• Đèn natri cao áp.

• Một số loại đèn phóng điện khác.

Các loại đèn trên tạo ánh sáng thông qua quá trình phóng điện trong khí hoặc hơi, còn LED thuộc nhóm nguồn sáng trạng thái rắn.

Tuy nhiên, nếu nhìn sâu vào quá trình sản xuất chip LED, khí lại xuất hiện ở rất nhiều công đoạn. Từ việc tạo lớp bán dẫn GaN, kiểm soát môi trường phản ứng cho tới làm sạch thiết bị, hàng loạt khí công nghiệp và khí đặc biệt được sử dụng với yêu cầu độ tinh khiết rất cao.

Ngoài ra, một số bóng LED filament kín còn sử dụng khí có khả năng dẫn nhiệt tốt để hỗ trợ tản nhiệt. Một nghiên cứu đăng trên Journal of Science and Technology in Lighting ghi nhận helium được sử dụng làm khí nạp trong một số bóng LED kín nhằm truyền nhiệt từ phần tử LED ra vỏ bóng.

Do đó, có thể hiểu rằng khí không phải nguồn tạo ánh sáng chính của LED, nhưng lại là một phần quan trọng trong công nghệ chế tạo và một số thiết kế đèn hoàn chỉnh.

Khí được sử dụng ở những công đoạn nào trong sản xuất LED?

Một chip LED hiện đại phải trải qua nhiều bước từ tạo wafer bán dẫn cho tới khi được cắt thành chip và đóng gói thành linh kiện hoàn chỉnh.

Khí có thể xuất hiện trong các công đoạn như:

• Tạo lớp bán dẫn trên wafer.

• Duy trì môi trường phản ứng trong thiết bị.

• Làm khí mang cho tiền chất.

• Làm sạch đường ống và buồng công nghệ.

• Khắc bề mặt wafer.

• Tạo hoặc điều chỉnh đặc tính điện của vật liệu.

• Kiểm tra độ kín.

• Làm mát trong một số thiết bị.

• Hỗ trợ đóng gói và xử lý linh kiện điện tử.

Linde cho biết các nhà sản xuất LED sử dụng lượng lớn nitơ, amoniac độ tinh khiết cao, hydro và nhiều khí đặc biệt trong quá trình sản xuất.

Không phải dây chuyền LED nào cũng sử dụng đầy đủ các khí trên. Thành phần cụ thể phụ thuộc loại chip, cấu trúc bán dẫn và công nghệ của từng nhà sản xuất.

Amoniac NH3 có vai trò gì trong sản xuất LED?

Amoniac là một trong những loại khí quan trọng nhất khi sản xuất LED dựa trên gallium nitride, đặc biệt là LED xanh và LED trắng.

NH3 cung cấp nguồn Nitơ để hình thành GaN

Nhiều LED xanh hiện đại sử dụng hệ vật liệu GaN và InGaN, trong đó gallium nitride tạo nền cho cấu trúc bán dẫn phát sáng.

Một trong những công nghệ phổ biến để tạo các lớp này là MOCVD, tức lắng đọng hơi hóa học từ hợp chất kim loại hữu cơ.

Theo AIXTRON, trong quá trình MOCVD, các tiền chất khí được đưa qua bề mặt wafer đã được gia nhiệt. Trimethylgallium cung cấp gallium, còn NH₃ cung cấp nitơ. Các phân tử phân hủy dưới tác động của nhiệt và nguyên tử Ga, N được đưa vào mạng tinh thể để hình thành lớp GaN. Khi bổ sung tiền chất indium, nhà sản xuất có thể tạo các lớp InGaN.

Các lớp GaN và InGaN được xếp chồng với độ dày rất nhỏ để tạo nên vùng hoạt động của LED xanh và LED trắng.

Đây là lý do NH₃ không chỉ là một khí hỗ trợ mà thực tế còn là nguồn nguyên liệu cung cấp nguyên tử nitơ cho vật liệu bán dẫn.

Vì sao NH3 cần độ tinh khiết rất cao?

Trong quá trình tăng trưởng tinh thể, tạp chất dù chỉ ở nồng độ nhỏ cũng có thể tác động tới cấu trúc lớp vật liệu.

Những thành phần không mong muốn có thể làm tăng khuyết tật hoặc thay đổi tính chất điện, quang của lớp bán dẫn. Khi đó hiệu suất phát sáng, màu sắc hoặc độ đồng đều giữa các chip trên wafer có thể bị ảnh hưởng.

Air Liquide Vietnam cho biết amoniac độ tinh khiết cực cao được sử dụng ở giai đoạn lắng đọng để tạo vật liệu dùng cho LED trắng và LED xanh.

Bộ Năng lượng Hoa Kỳ cũng ghi nhận NH₃ là một trong những hóa chất quan trọng về chi phí trong sản xuất LED GaN bằng MOCVD vì quy trình cần lưu lượng amoniac tương đối lớn để đạt chất lượng vật liệu phù hợp.

Vì vậy, với nhà máy LED, chất lượng NH₃ không chỉ được đánh giá bằng một con số độ tinh khiết tổng thể mà còn cần kiểm soát từng nhóm tạp chất quan trọng.

Khí Nitơ N2 được dùng trong công nghệ LED như thế nào?

Nếu NH₃ có vai trò đặc biệt trong việc cung cấp nitơ cho GaN thì N₂ lại được sử dụng rộng hơn ở nhiều khu vực trong nhà máy.

Nitơ có tính trơ tương đối và phù hợp để tạo môi trường hạn chế oxy, hơi ẩm hoặc những thành phần có thể gây ảnh hưởng tới vật liệu.

Trong sản xuất LED, N₂ có thể được sử dụng để:

• Làm khí mang trong một số điều kiện công nghệ.

• Làm sạch đường khí trước hoặc sau quá trình.

• Tạo môi trường trơ cho thiết bị.

• Hạn chế oxy hóa linh kiện.

• Hỗ trợ một số công đoạn đóng gói điện tử.

• Duy trì môi trường ổn định trong thiết bị sản xuất.

Air Liquide liệt kê nitơ cùng hydro, helium và amoniac trong nhóm khí liên quan trực tiếp đến sản xuất LED.

Một ưu điểm khác của N₂ là nhu cầu trong các fab điện tử thường khá lớn, nên ngoài chai khí, nhà máy quy mô lớn có thể sử dụng hệ bồn hoặc hệ tạo nitơ tại chỗ để duy trì nguồn cấp liên tục.

Tomoe Vietnam hiện công bố N₂ ở các cấp tinh khiết từ trên 99,999% đến trên 99,9999%, với phương án cung cấp bằng chai, bình chứa lỏng, bồn, đường ống hoặc cấp trực tiếp từ nhà máy. Điện tử cũng nằm trong nhóm ứng dụng của khí N₂ được doanh nghiệp công bố.

Hydro H2 có tác dụng gì trong sản xuất LED?

Hydro thường xuất hiện trong dây chuyền LED dưới vai trò khí mang hoặc khí hỗ trợ quá trình.

Trong MOCVD, khí mang giúp đưa các tiền chất tới vùng phản ứng phía trên wafer. Tùy lớp vật liệu và công thức công nghệ, nhà sản xuất có thể sử dụng H₂, N₂ hoặc kết hợp các loại khí phù hợp.

Hydro còn có thể ảnh hưởng tới:

• Khả năng vận chuyển tiền chất.

• Phản ứng phân hủy trên bề mặt.

• Điều kiện tăng trưởng tinh thể.

• Tính chất của lớp vật liệu hình thành.

Linde cho biết những fab LED lớn có thể tiêu thụ lượng hydro đáng kể, chủ yếu với vai trò khí mang và khí pha loãng cho các tiền chất sử dụng để tạo vật liệu phát sáng.

Điểm cần lưu ý là H₂ không được sử dụng giống nhau cho mọi lớp trong chip. Với một số cấu trúc InGaN, việc lựa chọn giữa hydro và nitơ có thể ảnh hưởng đến quá trình tăng trưởng, do đó thông số khí phải được điều chỉnh theo công nghệ cụ thể.

Tomoe Vietnam hiện công bố H₂ tiêu chuẩn với độ tinh khiết trên 99,999% và xác định điện tử là một trong những lĩnh vực sử dụng khí hydro.

Helium được sử dụng ở đâu trong công nghệ LED?

Helium không trực tiếp cung cấp nguyên tố để tạo GaN như NH₃, nhưng vẫn có giá trị trong một số công đoạn sản xuất điện tử.

Nhờ tính trơ và khả năng truyền nhiệt tốt, helium có thể được dùng cho:

• Làm mát.

• Kiểm tra rò rỉ.

• Một số quy trình chân không hoặc plasma.

• Hỗ trợ kiểm soát nhiệt trong thiết bị.

Ngoài môi trường fab, helium còn có một ứng dụng khá thú vị ở một số bóng LED filament.

Bóng LED filament thường có cấu trúc giống bóng sợi đốt truyền thống, với các thanh LED mảnh đặt bên trong vỏ kính kín. Vì linh kiện LED vẫn sinh nhiệt khi hoạt động, nhiệt cần được đưa ra khỏi các filament để hạn chế nhiệt độ mối nối tăng quá cao.

Nghiên cứu trên Journal of Science and Technology in Lighting cho thấy một số bóng LED kín sử dụng helium hoặc hỗn hợp khí có độ dẫn nhiệt cao để hỗ trợ tản nhiệt.

Tuy nhiên, điều này không có nghĩa mọi bóng LED đều chứa helium. Đây chỉ là một giải pháp được sử dụng trong một số thiết kế bóng kín cần quản lý nhiệt bằng khí.

Các khí đặc biệt dùng trong khắc và làm sạch chip LED

Sau khi lớp epitaxy được tạo trên wafer, nhà sản xuất còn phải gia công bề mặt để tạo từng vùng của linh kiện.

Một kỹ thuật thường gặp là khắc plasma. Trong quá trình này, khí được đưa vào buồng chân không và kích hoạt thành plasma. Các ion hoặc gốc phản ứng sinh ra có thể loại bỏ vật liệu tại những vị trí được xác định trước.

Các khí điện tử có thể gặp trong ngành LED gồm:

• CF₄.

• NF₃.

• SF₆.

• Một số khí fluor hoặc khí đặc biệt khác.

Ngoài khắc wafer, các hợp chất chứa fluor còn được sử dụng để làm sạch cặn vật liệu bên trong buồng công nghệ.

Linde liệt kê CF₄, NF₃ và SF₆ trong danh mục khí điện tử cung cấp cho sản xuất LED, bên cạnh NH₃, silane và các hydride khác.

Vai trò cụ thể của từng khí còn phụ thuộc thiết bị và vật liệu cần xử lý, vì vậy không nên hiểu rằng một quy trình LED tiêu chuẩn luôn sử dụng toàn bộ danh sách này.

Khí dùng để pha tạp vật liệu LED có vai trò gì?

Để chip LED hoạt động, cấu trúc bán dẫn cần có các vùng với đặc tính điện khác nhau.

Quá trình điều chỉnh đặc tính này thường được gọi là pha tạp, trong đó một lượng rất nhỏ nguyên tố khác được đưa vào vật liệu để kiểm soát số lượng hạt tải điện.

Trong ngành điện tử, các khí và hợp chất đặc biệt có thể gồm:

• Silane – SiH₄.

• Phosphine – PH₃.

• Arsine – AsH₃.

• Diborane – B₂H₆.

• Các tiền chất kim loại hữu cơ khác.

Linde liệt kê phosphine, arsine, silane và nhiều chất pha tạp khác trong danh mục vật liệu dành cho công nghiệp điện tử.

Tuy vậy, không phải tất cả đều được sử dụng trong mọi chip LED. Việc lựa chọn chất pha tạp phụ thuộc cấu trúc vật liệu, loại LED và công nghệ của từng nhà sản xuất.

Do đó, với nhà máy LED, yêu cầu khí đặc biệt thường được xác định từ công thức quy trình cụ thể, thay vì xây dựng một danh mục chung cho toàn bộ dây chuyền.

Vì sao độ tinh khiết của khí đặc biệt quan trọng với LED?

Một điểm khác biệt lớn giữa khí dùng trong điện tử và nhiều ứng dụng công nghiệp thông thường nằm ở mức kiểm soát tạp chất.

Trong chip LED, các lớp bán dẫn có thể rất mỏng. Vì vậy những thành phần tồn tại ở mức rất nhỏ trong khí cũng có khả năng ảnh hưởng tới bề mặt wafer hoặc cấu trúc tinh thể.

Các tạp chất thường được quan tâm gồm:

• Hơi nước.

• Oxy.

• Hydrocarbon.

• Các hạt bụi.

• Kim loại vết.

• Các khí không mong muốn khác.

Nếu tạp chất xâm nhập vào quá trình, hậu quả có thể gồm:

• Tăng mật độ khuyết tật.

• Giảm hiệu suất phát sáng.

• Màu chip không đồng đều.

• Tăng sai khác giữa các wafer.

• Giảm tỷ lệ sản phẩm đạt yêu cầu.

• Ảnh hưởng độ ổn định của linh kiện.

Ngành điện tử vì thế sử dụng nhiều cấp high purity và ultra-high purity, đồng thời kiểm soát cả thành phần tạp chất riêng lẻ thay vì chỉ nhìn vào tỷ lệ tinh khiết tổng.

Linde cho biết yêu cầu đối với khí và hóa chất trong ngành điện tử thuộc nhóm nghiêm ngặt nhất, đồng thời hệ thống cấp khí siêu sạch cũng được thiết kế riêng nhằm duy trì chất lượng tới điểm sử dụng.

Hệ thống cấp khí ảnh hưởng thế nào đến chất lượng sản xuất LED?

Nguồn khí đạt độ tinh khiết cao vẫn chưa đủ nếu khí bị nhiễm bẩn trên đường từ bình hoặc bồn tới thiết bị.

Một hệ thống cấp khí cho fab LED có thể gồm:

• Van nguồn.

• Bộ điều áp.

• Đường ống.

• Manifold.

• Hộp van.

• Bộ lọc hoặc purifier.

• Hệ chuyển đổi nguồn.

• Thiết bị giám sát.

• Hệ thống xử lý khí thải.

Nếu bề mặt bên trong đường ống chứa hơi ẩm, dầu hoặc tạp chất, khí tại đầu máy có thể không còn giữ đúng chất lượng ban đầu.

Rò rỉ cũng là một vấn đề quan trọng. Không khí lọt vào hệ thống có thể đưa theo oxy và hơi nước, trong khi với những khí nguy hiểm như H₂ hoặc NH₃, rò ra bên ngoài lại tạo thêm rủi ro về an toàn.

Linde cho biết hệ thống khí cho ngành điện tử thường bao gồm gas cabinet, manifold, valve manifold box, purifier và các hệ phân phối chuyên dụng. Đối với LED, họ thậm chí phát triển các hệ NH₃ lưu lượng rất lớn để phục vụ fab quy mô công nghiệp.

Vì vậy, trong nhà máy LED, chất lượng khí thường được xem cùng với chất lượng hệ thống phân phối, thay vì đánh giá hai yếu tố này hoàn toàn tách biệt.

Những loại khí nào được sử dụng nhiều trong sản xuất LED?

Tùy công nghệ, danh mục khí của mỗi nhà máy có thể khác nhau. Tuy nhiên, một số nhóm thường gặp có thể tóm tắt như sau:

Theo Linde, nitrogen, hydrogen, high-purity ammonia và các hydride là những vật liệu khí quan trọng trong sản xuất LED quy mô công nghiệp.

Nhà máy LED nên lựa chọn khí theo những tiêu chí nào?

Không nên lựa chọn chỉ dựa trên suy nghĩ rằng khí càng tinh khiết càng tốt.

Độ tinh khiết cao hơn thường đi kèm yêu cầu sản xuất, kiểm soát và chi phí cao hơn. Nếu thiết bị không yêu cầu mức đó, lựa chọn khí quá cao cấp chưa chắc mang lại lợi ích tương ứng.

Doanh nghiệp nên xác định:

• Khí được dùng ở công đoạn nào.

• Công nghệ và model thiết bị.

• Độ tinh khiết yêu cầu.

• Giới hạn O₂, H₂O hoặc tạp chất quan trọng.

• Lưu lượng trung bình và cực đại.

• Áp suất tại điểm sử dụng.

• Thời gian vận hành mỗi ngày.

• Yêu cầu cấp khí liên tục.

• Phương án dự phòng khi thay nguồn.

• Yêu cầu chứng nhận chất lượng.

• Vật liệu và độ sạch của hệ thống đường ống.

Một dây chuyền R&D sử dụng vài bình khí mỗi tháng sẽ có phương án nguồn cấp rất khác với một fab LED hoạt động liên tục và tiêu thụ lượng lớn N₂, H₂ hoặc NH₃.

Vì vậy, bài toán thực tế thường không phải là “mua loại khí tinh khiết nhất”, mà là lựa chọn cấp khí đáp ứng đúng quy trình và duy trì ổn định tại điểm sử dụng.

Giải pháp khí cho ngành LED và điện tử tại Tomoe Vietnam

Tomoe Vietnam hiện cung cấp nhiều loại khí công nghiệp và giải pháp hệ thống cấp khí cho khách hàng sản xuất. Với những nhà máy LED hoặc linh kiện điện tử, việc lựa chọn nguồn khí cần dựa trên công nghệ thực tế, mức tiêu thụ và yêu cầu độ tinh khiết của từng công đoạn.

Theo thông tin công khai, Tomoe Vietnam cung cấp N₂ với các cấp tinh khiết từ trên 99,999% đến trên 99,9999%, đồng thời cung cấp H₂ tiêu chuẩn trên 99,999%. Cả nitơ và hydro đều được doanh nghiệp xác định có ứng dụng trong lĩnh vực điện tử.

Bên cạnh nguồn khí, Tomoe Vietnam còn công khai năng lực lắp đặt và cho thuê hệ thống cấp khí cho khách hàng công nghiệp.

Với một dự án liên quan đến LED hoặc linh kiện điện tử, doanh nghiệp nên xác định trước:

• Loại khí cần sử dụng.

• Công đoạn sản xuất.

• Độ tinh khiết.

• Giới hạn tạp chất.

• Lưu lượng.

• Áp suất.

• Chế độ vận hành.

• Khả năng mở rộng sản lượng.

• Phương án nguồn dự phòng.

• Yêu cầu đối với đường ống và bộ điều áp.

Đặc biệt với các dây chuyền yêu cầu khí tinh khiết cao, cần đánh giá cả chất lượng khí tại nguồn và khả năng duy trì độ sạch trong hệ thống phân phối. Một nguồn khí đạt yêu cầu nhưng đường ống hoặc thiết bị điều áp không phù hợp vẫn có thể ảnh hưởng đến chất lượng tại điểm sử dụng.

Kết luận

Ứng dụng khí trong đèn LED tập trung chủ yếu ở quá trình tạo và xử lý chip bán dẫn, trong đó NH₃ cung cấp nitơ cho vật liệu GaN, còn N₂, H₂, He và nhiều khí đặc biệt phục vụ lắng đọng, tạo môi trường công nghệ, khắc, làm sạch hoặc kiểm soát nhiệt. Với dây chuyền LED hiện đại, độ tinh khiết của khí và chất lượng hệ thống cấp đều có thể ảnh hưởng tới độ ổn định của quá trình sản xuất. Tomoe Vietnam khuyến nghị doanh nghiệp xác định rõ công nghệ, lưu lượng và giới hạn tạp chất trước khi lựa chọn nguồn khí cho từng công đoạn.
